EP Tipi Pompalar

Kullanım Alanları

Aşınmaya dayanıklı özel dizaynı nedeniyle EP tipi pompalarımız her türlü sıvı naklinde, özellikle içerisinde katı maddeler içeren sıvılar, kağıt ve selüloz sektöründe kesafeti yüksek hamur nakli için idealdir. Ayrıca gıda ve içki sektöründe de yüksek verimle kullanılır.

Dizayn

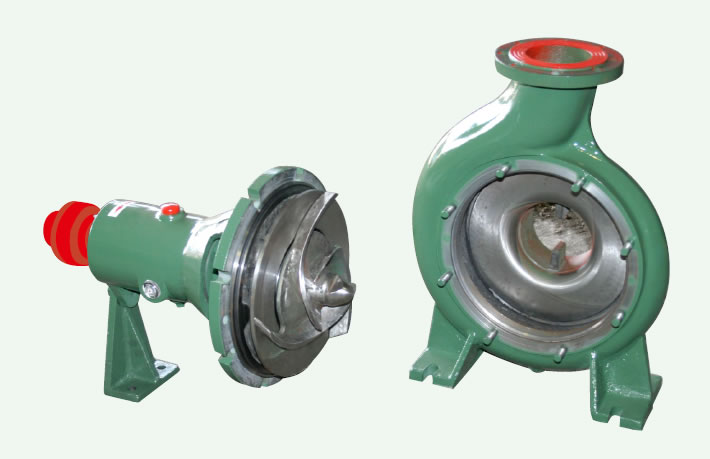

EP tipi pompalar tek kademeli ve kullanım alanları dikkate alınarak dizayn edilmiştir, bu nedenle verimleri çok yüksektir. Pompo iki ana bloktan; yataklama gövdesi ve salyangozdan meydana gelmiştir. Bakımı son derece basit olup, kısa sürede söküp takma ve parça değiştirme imkanı sağlanmıştır. Bakım esnasında, parça değişimi için salyangozu sökmeye, dolayısı ile emiş ve basma hatlarını sökmeye gerek yoktur. Aşınma plakaları (ön - arka kapak) konulması ve özel emiş ağzı dizaynı ile de salyangozun aşınmada uzun süre kullanımı sağlanmıştır.

Fan

Fan açık tip olup üç kanatlıdır. Sıvının geçiş bölgesi geniş olduğundan tıkanma ve parçacık birikme riski yoktur.

Yataklama Sistemi ve Şaft

Şaft, yağ haznesi olan gövdenin iki tarafından eksenel ve radyal yükleri alabilecek şekilde yataklanmıştır. Gövde, çalışma esnasında vibrasyon olmaması için özel şekillendirilmiştir. Pompanın salmastra yuvasında şaftın hasarlanmaması için mil koruma kovanı geçirilmiştir.

Malzeme

Kullanım yerine göre firmamız tarafından her parça için malzeme taspiti yapılmıştır; ancak müşterinin vereceği özel isteklere göre de imalat yapılabilir.

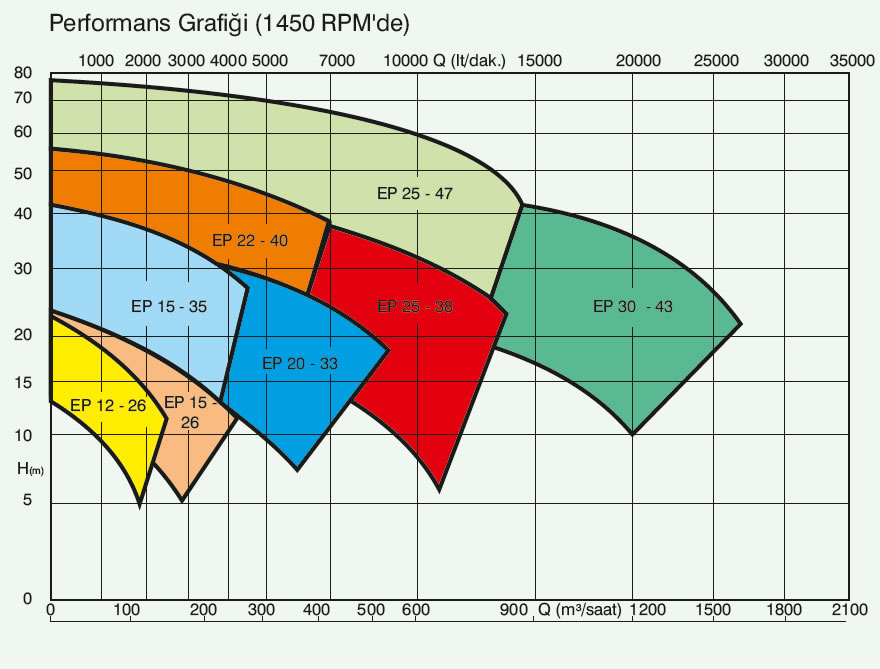

Kapasite ve Özellikler

Debi: 10 - 1500 m3/hr.
Basma Yüksekliği: 5 - 75 m SS.
Çalışma Devri: 1450 RPM
Kesafet: %6'ya kadar
Verim: max. %86
Çalışma Sıcaklığı: max. 100 0C
Yedek parça stoğu mevcuttur.

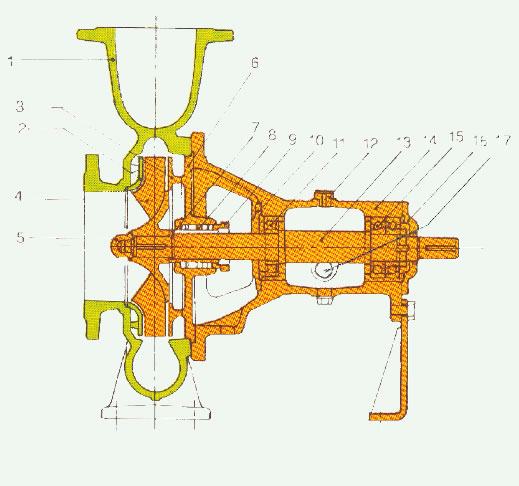

NO. PARÇA ADI MALZ.
1- Pompa Salyangozu GS45
2- Kavis Kapak AISi 329
3- Düz Kapak AISi 329
4- Fan AISi 329
5- Fan Sıkma Somunu AISi 304
6- Salmastra Kapağı GS45
7- Mil Koruma Kavanı 51420
8- Salmastra Paketi Teflon Su Bileziği Bronz
9- Salmastra Glendi GS45
10- Ön Rulman Kapağı GG25
11- Ön Rulman S.K.F. FAG
12- Yağ Haznesi Tapası P.P.
13- Mil AISI 304
14- Yatak Gövdesi GG-25
15- Arka Rulmanlar SKF-FAG
16- Arka Rulman Kapağı GG-25
17- Yağ Göstergesi P.P.
Malzemeler Standart İmalatımızda
Kullanılmaktadır.



?
